Aplicación típica del soplador Roots en el horno de cal MAERZ

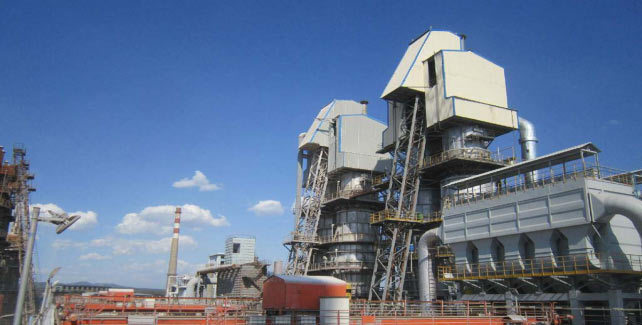

El horno de cal MAERZ (también llamado horno de acumulación de calor co-corriente con ejes dobles) es desarrollado por una empresa suiza llamada MAERZ OFENBAU AG y obtuvo la patente de tecnología en 1965. Esta empresa es la empresa de ingeniería líder que proporciona tecnología patentada. Cal y Dolomita de calidad. Se han establecido más de 500 unidades de hornos de cal en más de 50 países de todo el mundo.

Descripciones del horno de cal MAERZ que se enumeran a continuación:
(1) Descripción básica y principio de funcionamiento:

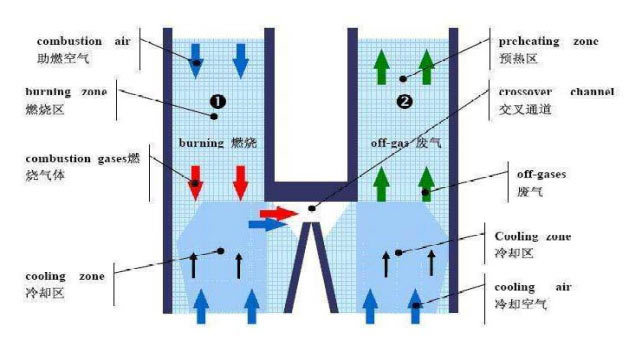

El horno de cal MAERZ es una especie de horno vertical compuesto por dos cámaras de horno conectadas internamente entre sí. El principio de funcionamiento como se muestra en la figura.

(2) Descripciones de procesos:
El mineral será calcinado y precalentado en dos cámaras alternativamente. Hay un canal de cruce en la parte inferior de las dos cámaras del área de calcinación.
Cambie cada 15 minutos para cambiar las condiciones de trabajo de la cámara en consecuencia. El mineral se introduce en dos cámaras alternativamente durante la etapa de trabajo y el combustible se transporta desde la parte superior del horno. Hay muchas pistolas rociadoras instaladas en la parte inferior del área de precalentamiento para distribuir bien el combustible en la superficie de la sección del horno. El mineral se calcinaría uniformemente. El aire de combustión es transportado desde la parte superior del horno por Roots Blower. El aire de combustión se precalienta antes de mezclarlo con el combustible. Luego, el fuego de calcinación se encontrará con el mineral en el área de calcinación para calcinar el mineral. El gas de escape pasará por el canal de cruce entre dos cámaras y luego se descargará desde el área de precalentamiento de la otra cámara.
(3) Mejora técnica:
Para cumplir con los diversos requerimientos de diferentes clientes, la modificación y mejora técnica se realiza en:
A, el horno adopta una estructura colgante de forma redonda que es adecuada para hornos de 600 t/día o más.
B, Adoptar tecnología patentada en la alimentación de material para aumentar la capacidad y obtener un mayor coeficiente de utilización de piedra caliza.
C, la tecnología patentada en el sistema de combustión podría aplicar gas de carbón de bajo valor térmico o un sistema de dos combustibles usando combustible sólido y gas. El horno podría tener un diseño de gran tamaño (el tamaño máximo en la actualidad es de 800 ton/día establecido en 2007 en Brasil y funciona con éxito hasta ahora)
La empresa D, MAERZ desarrolla un nuevo horno que podría calcinar un tamaño granular pequeño de 10/15-40 mm como un producto de hito en este campo.
(4) Carácter:
A, el aire de combustión se alimenta desde la parte superior del horno, el fuego de calcinación se encontrará con el mineral en el área de calcinación. El horno MAERZ tiene el área de calcinación más larga y la calidad del producto terminado es buena.
B, dos cámaras operadas alternativamente, el gas de escape precalentará el mineral directamente y su calor se utilizará lo suficiente. La unidad tiene el consumo de calor más bajo, lo que significa el costo operativo más bajo.
C, Diversa aplicabilidad de combustible. El horno MAERZ está diseñado para aplicar tipos de combustibles de tipo gas, líquido y sólido.
D, La estructura suspendida podría expandirse libremente en dirección vertical, sin limitación rígida.
E, El tamaño granular de piedra caliza del horno MAERZ es >30 mm, utiliza al máximo el mineral de la cantera.
F, el horno MAERZ crea un método de alimentación estilo "Sándwich", la proporción de piedra caliza entre tamaño pequeño y tamaño grande podría aumentarse a 1:5 o 1:6.
G, Descarga mínima de gases de escape (NOx y otros)
H, rango de capacidad máxima (100 a 800 ton/día)
Yo, el diseño verificado en refractario podría aplicar el 100% del refractario Made-in-China y trabajar durante 6-7 años.
J. El contenido de polvo y la temperatura son bajos en los gases de escape, menos contaminación.
K. Se podría realizar una amplia capacidad y control automático.
(5) Descripción del proceso del sistema MAERZ de tamaño típico de 600 ton/día:
Sistema completo que incluye: sistema de clasificación de materia prima y sistema de alimentación, horno, almacenamiento, transporte y clasificación de productos terminados, sistema de eliminación de polvo de gases de combustión, sistema de fabricación de polvo de carbón, sistema de control eléctrico y sistema de circulación de agua.

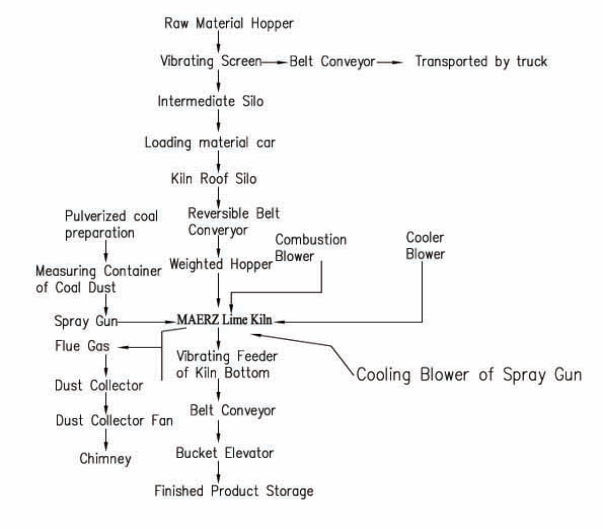

Diagrama de detalle enumerado a continuación:

(5) Se requieren Roots Blowers en:
Soplador de combustión, soplador de enfriamiento, transporte de polvo de carbón, soplador de gas de carbón, etc.

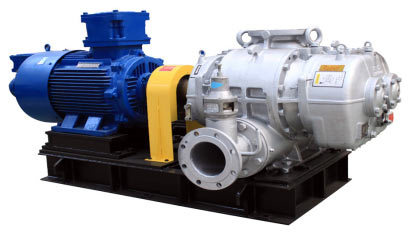

Soplador de raíces de diseño óptimo especializado para horno MAERZ (fabricado por SZB)
Soplador de raíces tecnológicas japonesas: Serie RR/Serie 3H

Carácter: tecnología japonesa, baja velocidad de rotación, funcionamiento confiable NSK, NACHI Brearings

USA Technology Roots Soplador: Serie ZG

Carácter: tecnología de EE. UU., estilo de refrigeración por aire con un aumento de presión de hasta 98 kpa, estilo resistente
Cojinetes SKF, FAG
